電飯煲定時器組裝生產線
Y15I-001
該設備用于自動完成定時器的組裝作業。整個組裝線由7臺設備組成，分別是：電機組裝→插針打碼→齒輪點膠鎖螺絲→插接觸片→齒輪點膠組裝A→齒輪組裝B→蓋板鎖螺
產品詳情
電飯煲定時器組裝生產線 ▏家電配件自動化
該設備用于自動完成定時器的組裝作業。整個組裝線由7臺設備組成，分別是：電機組裝→插針打碼→齒輪點膠鎖螺絲→插接觸片→齒輪點膠組裝A→齒輪組裝B→蓋板鎖螺絲、剝線→自動下料，組裝精確操作方便，提高生產效率確保產品質量。

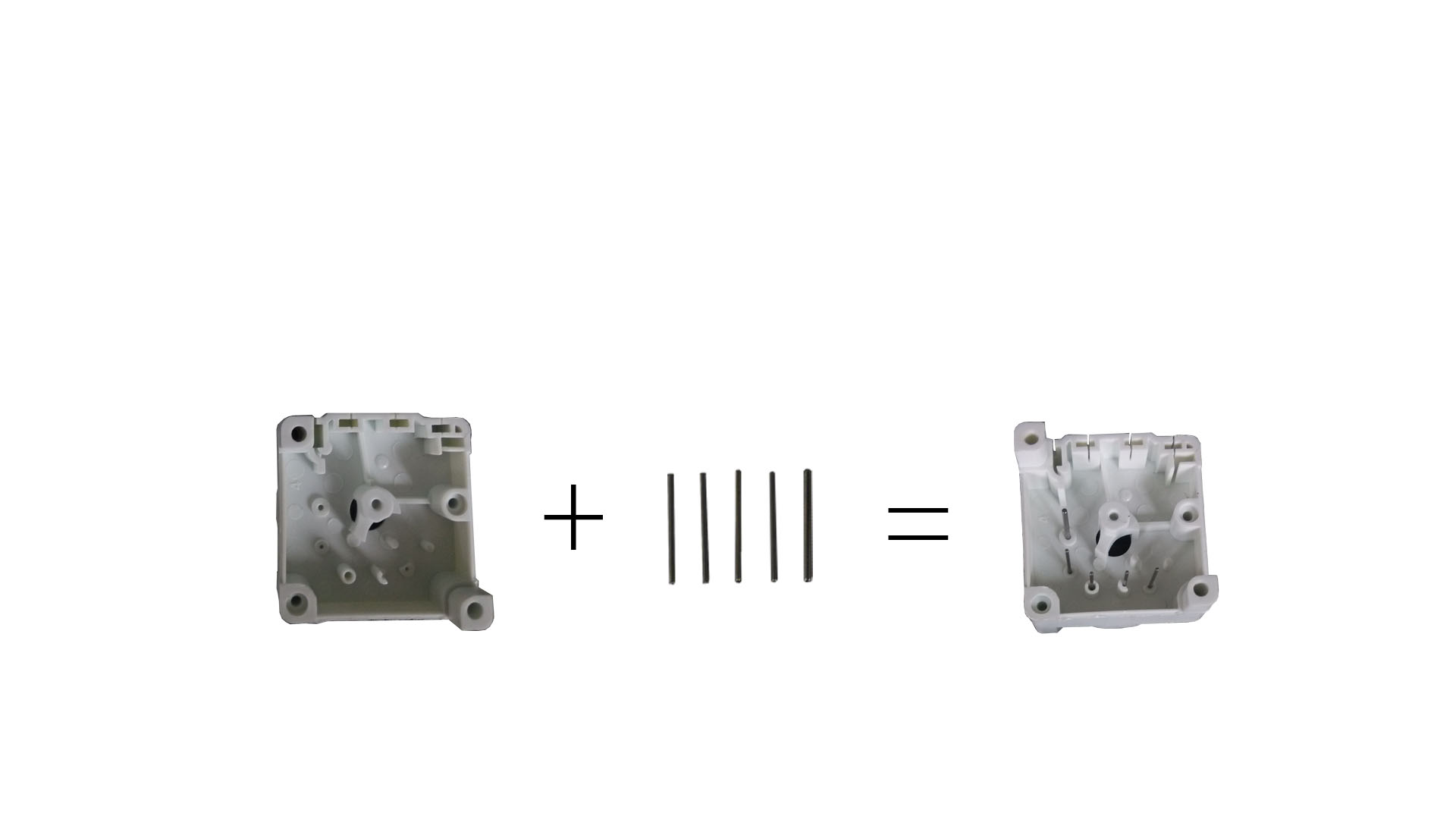

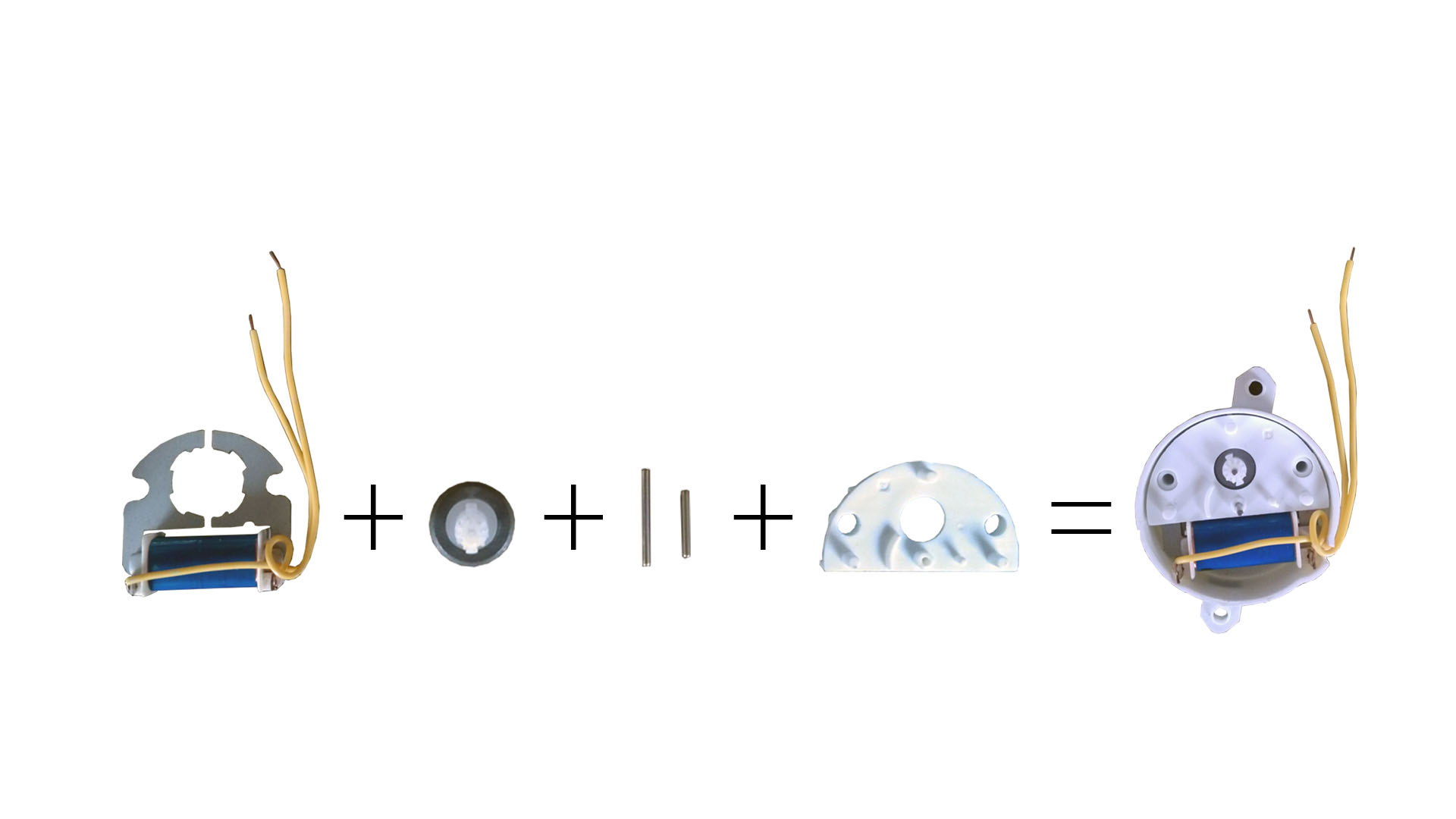

1.電機組裝機 | 2、插針打碼機 |
|---|---|
配件圖 包含工序：上外殼、上定子、外殼丑軸、上轉子、上中夾板、中夾板插軸、電機下料。 |
配件圖 包含工序：上底座、插齒輪軸、電機外殼打碼、自動下料。 |
|
|

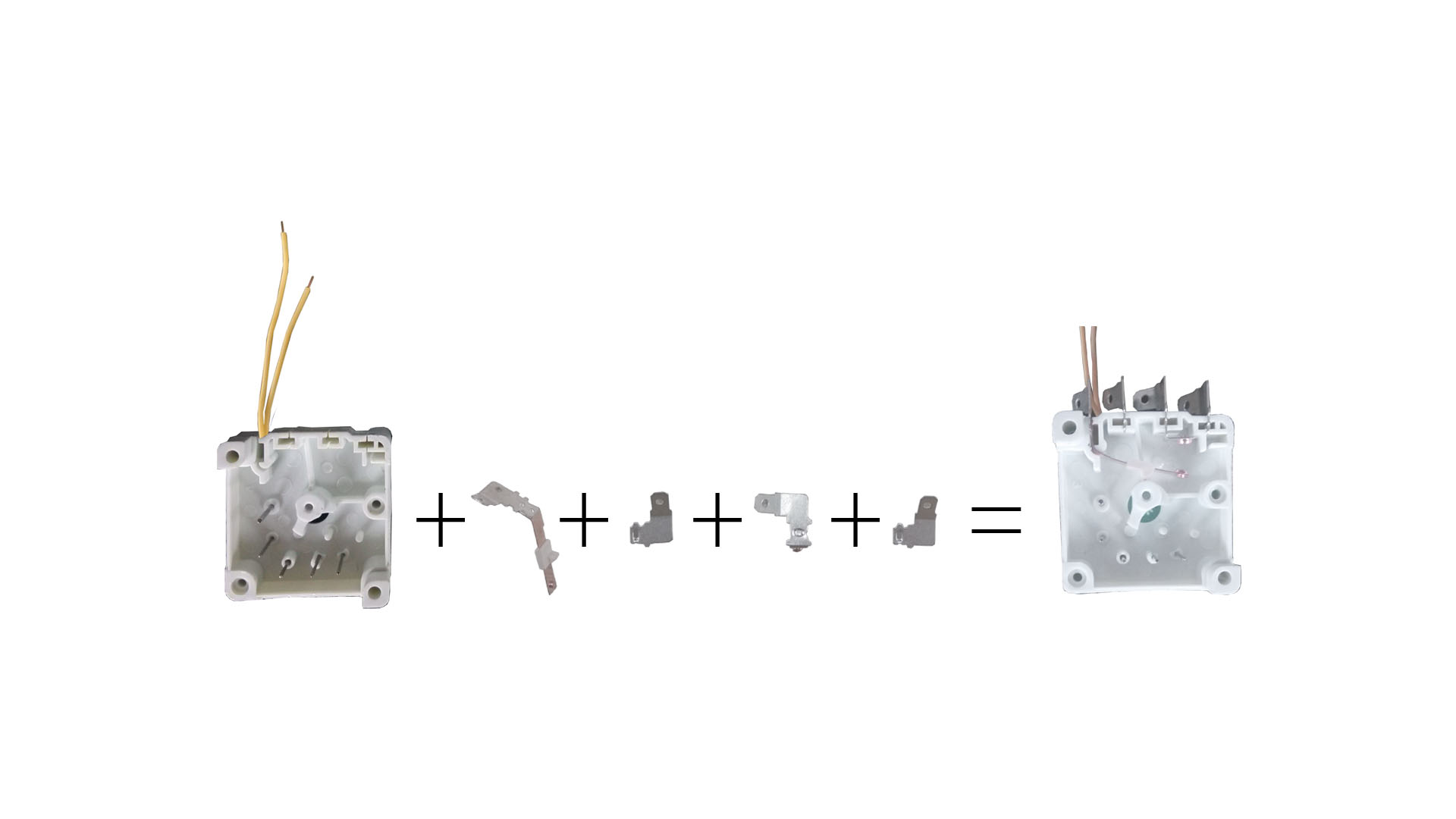

3、電機箱體組裝機 | 4.箱體插簧片機 |
配件圖 包含工序：上輸出齒、轉子輸出齒點油、人工放外蓋、打螺絲、自動下料。
|
配件圖 包含工序：上底座、依次裝簧片 |
|
|

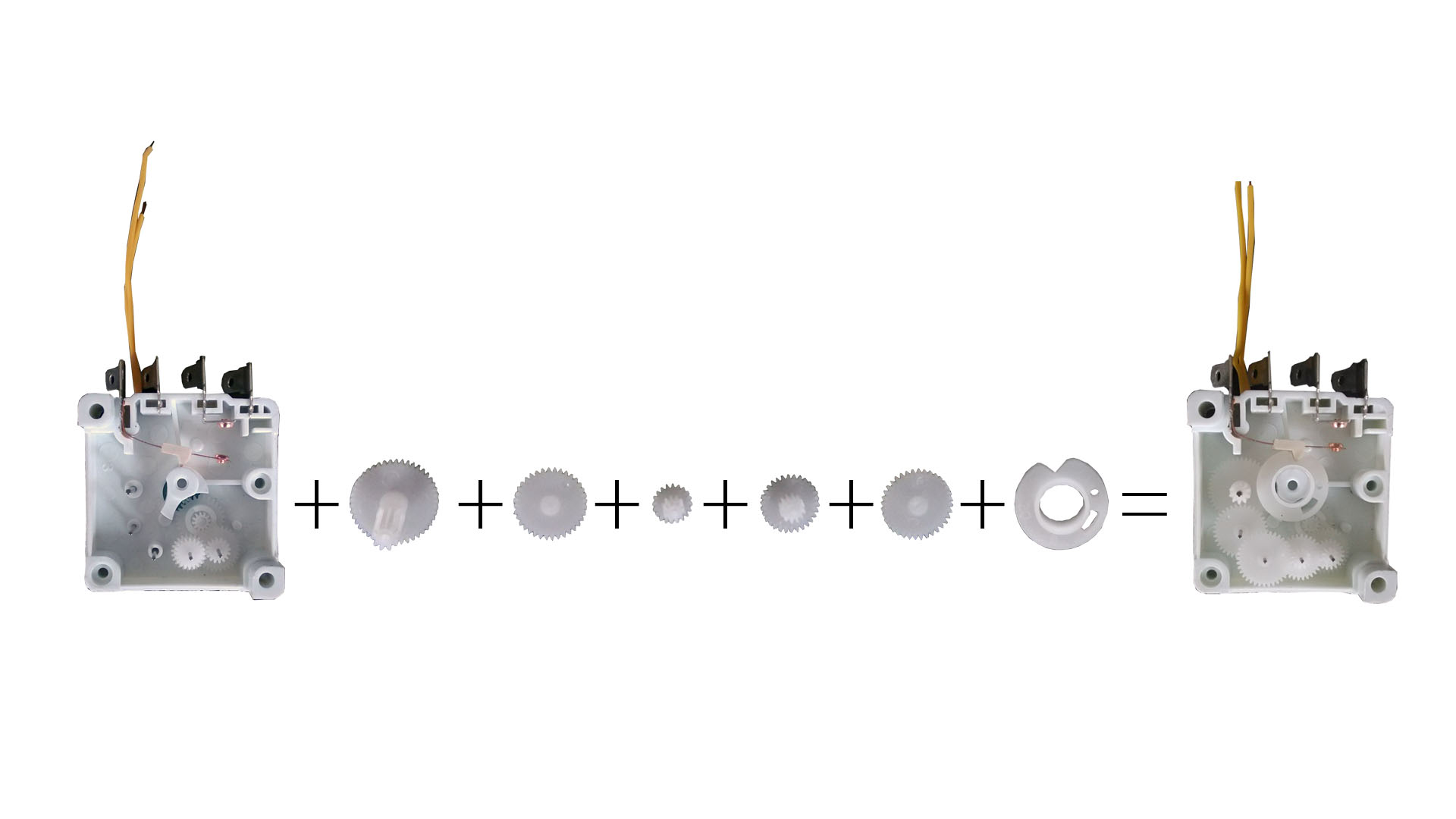

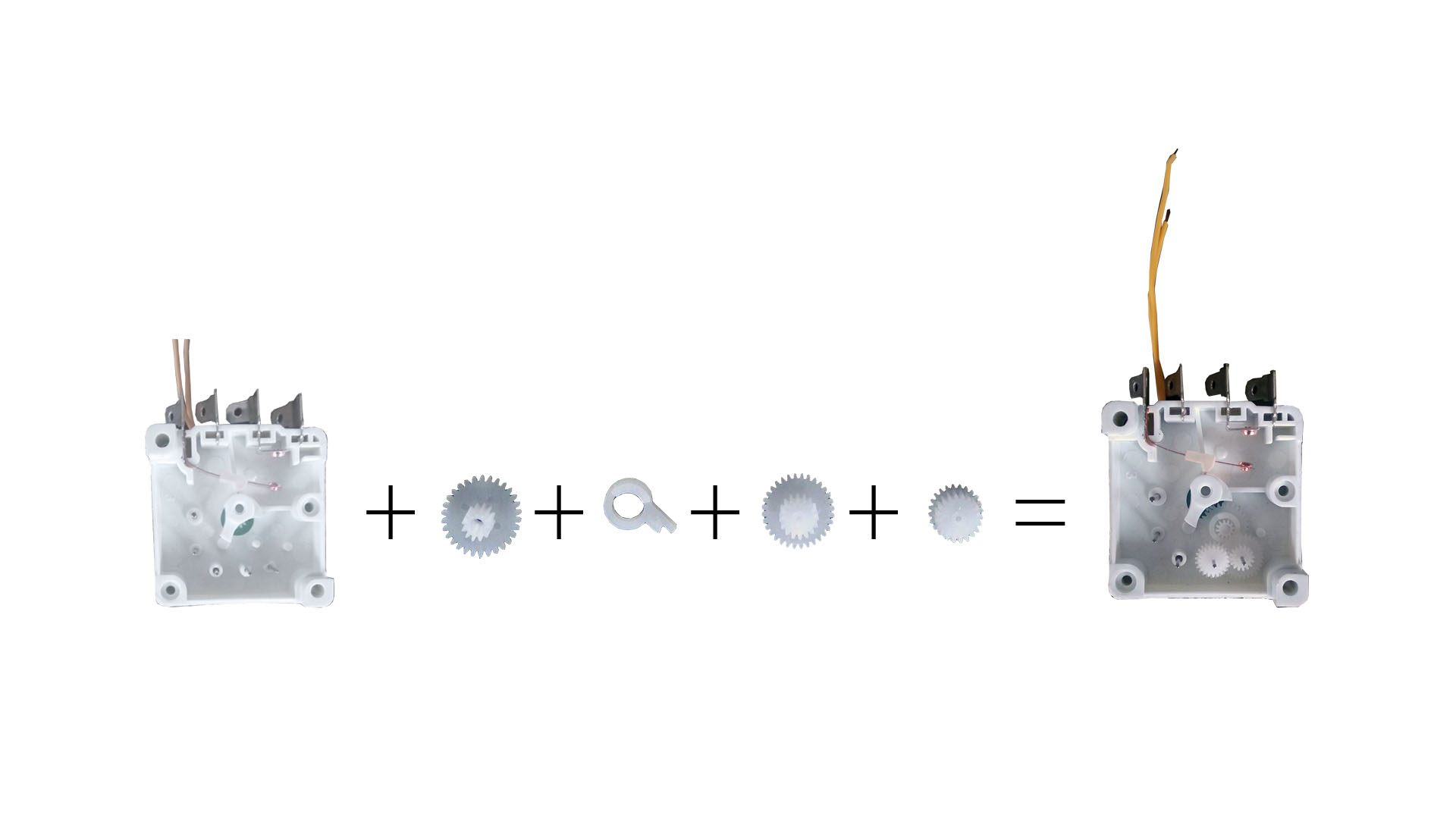

5.齒輪組裝機A | 6.齒輪組裝機B |
配件圖 包含工序：自動上料、放齒輪1、放定向片、定向片點油、上齒輪2、上齒輪3、自動下料。
|
配件圖 包含工序：自動上料、上齒輪1、上齒輪2、上齒輪3、上齒輪5、上時段輪、自動下料。 |
|
|

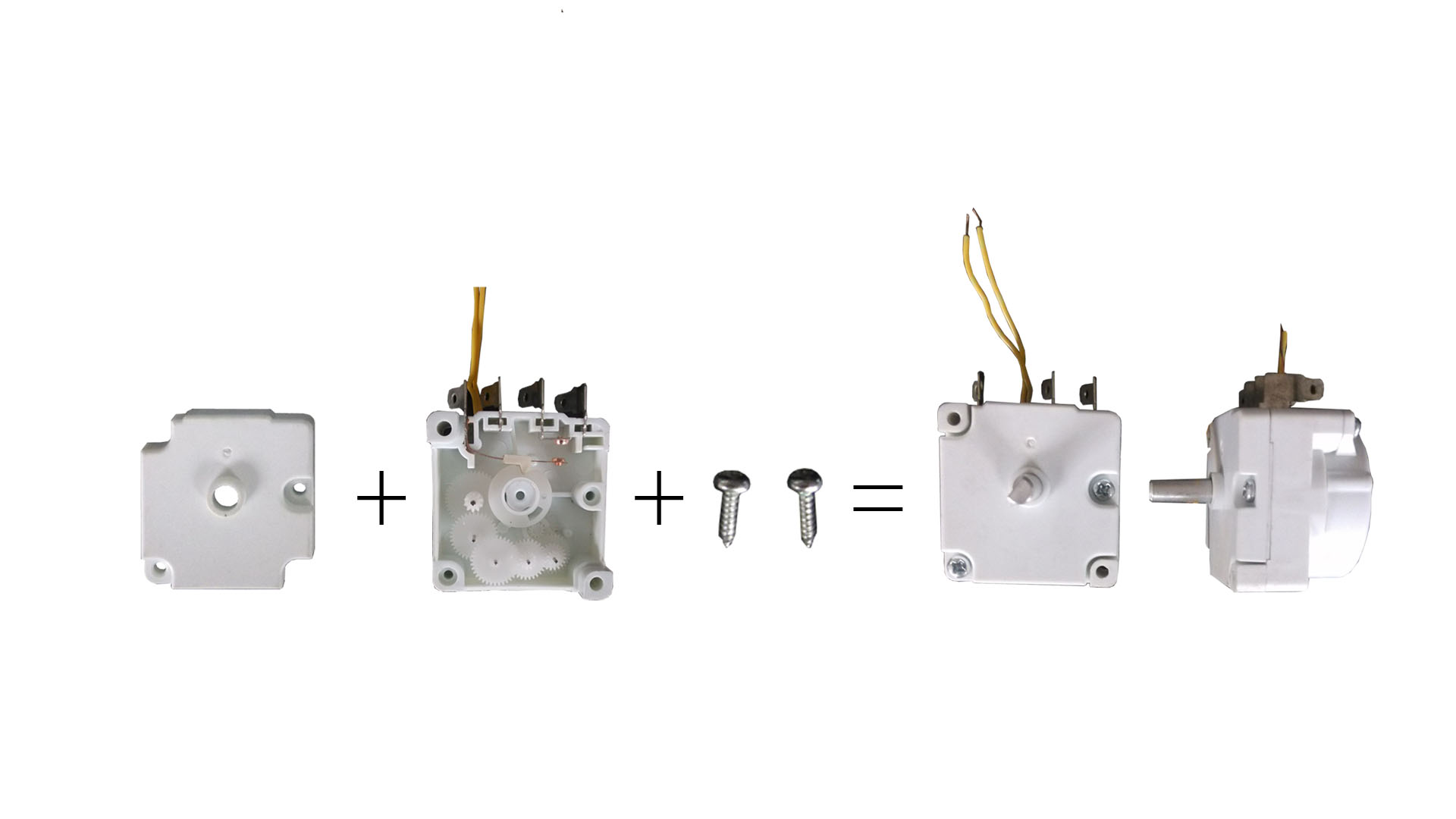

7.鎖蓋板剝線機 | |
配件圖 包含工序：自動上料、上蓋板、打螺絲1、打螺絲2、自動剝線、自動下料。
| |
| |
- 機器相關參數
| 序號 | 項目名稱 | 參數 | 備注 |
| 1 | 組裝循環周期 | 4秒鐘/次 | 900pcs/H |
| 2 | 組裝工裝 | 專用 | |
| 3 | 裝配精度 | 誤差小于0.05MM | 轉子和軸組裝時不能出現劃傷 |
| 4 | 監控模式 | 多種監控模式 | 參數設定、高度數值、位置數值 |
| 5 | 控制方式 | 自動/手動轉換 | 設備所有動作應具有自動、手動方式選擇功能，合理設計操作面板及安裝位置. |
| 6 | 作業模式 | 人機配合 | 某些工位需要人工作業 |
| 7 | 設備外型尺寸 | (L*W*H) | 9000mm(L)x2200(W)x1700(H) |
| 8 | 電氣控制(異常處理) | 異常報警實時情況實時顯示在觸摸屏上 | 采用一線品牌控制器，采用7寸 |
| 9 | 操作安全 | 按鈕啟動或腳踏開關啟動 | 并有防護門關閉檢測裝置，設有光電保護裝置以確保操作人員的安全。配備緊急停止、回零復位裝置 |
- 常用標準件
| 器件名稱 | 可選品牌 | 備注（產地） |
| PLC | 三菱、松下、西門子 | 中國 |
| 觸摸屏 | 信捷、松下、威綸 | 中國 |
| 氣動元件 | SMC/亞德客 | 日本/中國臺灣 |
| 電磁閥 | SMC/亞德客 | 日本/中國臺灣 |
| 絲桿、直線導軌 | 上銀 | 中國臺灣 |
| 直線模組 | 上銀/CCM | 中國 |
| 伺服電機 | 松下 | 日本 |
| 步進電機 | 研控/杰美康 | 中國 |
| 光纖傳感器 | 基恩士/松下 | 日本 |
| 光電傳感器 | 基恩士/勞易測 | 日本/德國 |
| 指令電器 | 金宏 | 中國 |
| 低壓電器 | 正泰 | 中國 |
| 開關電源 | 明緯 | 中國 |
| 機械標準件 | NSK、THK、NTN、HIWIN、MISUMI | 中國 |
