關于水表這樣的民生計量器具，直接關系著百姓的生活，大家當然希望水表能夠滴水不漏，水表精準檢定，自然也顯得至關重要。而隨著全國首創智能機械裝置的投用，佛山前研智能裝備也將實現全自動水表自動組裝。

       由于社會需求，加大水資源供給，機械水表換代，智能水表在各地紛紛進行升級。

       目前，水表領域的加工基本上還是停留在手工裝配階段，存在勞動效率低，次品率高的不足。其中涉及機芯的裝配時，那更是需要有操作經驗的工人才能完成，一般的沒經驗的工人還不能完全勝任，原因是多個齒輪裝配到夾板的軸孔上后，還要保證齒輪之間的嚙合，一旦出現一絲的錯位或錯齒，整個齒輪組的運行就停滯，從而影響整個水表的正常工作。

       下面根據上述的技術現狀問題，所采用的技術方案為：水表機芯自動裝配工裝。

與現有的技術相比，該解決方案具有自動化裝配效率高的優點；設備運行時，則不會對零件、外殼、齒輪等造成損傷。

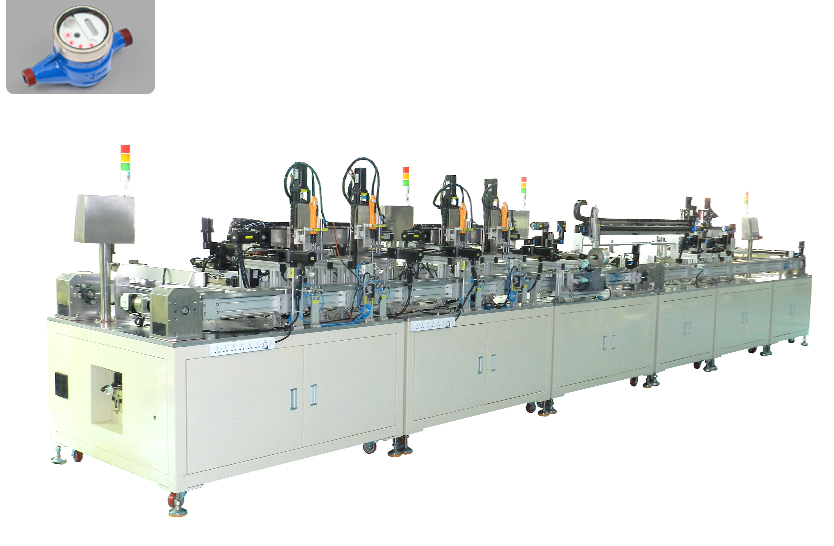

該設備其特征包括：工作臺板、第一軌道、第二軌道、機芯座、第一推動氣缸、第二推動氣缸、裝夾機構、振動盤、下料軌道及出料機構、第一軌道和第二軌道設于前述工作臺板上并并列平行布置；機芯座為多個，能滑動地設于前述第一軌道和第二軌道上，并上端面具有供機芯夾板設置的安置槽；裝夾機構能將齒輪裝配到夾板上，振動盤能將齒輪有序的輸出。

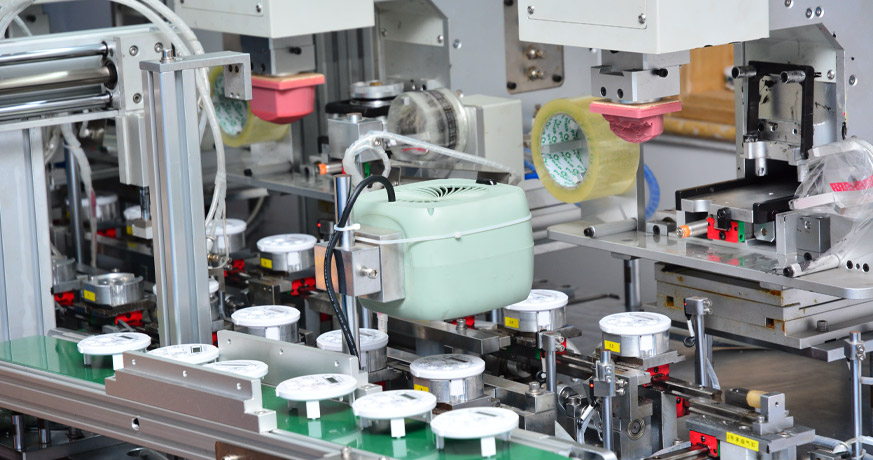

設備工藝流程：表盤組件上料→齒輪1組裝→齒輪2組裝→齒輪3組裝→齒輪4組裝→齒輪5組裝→齒輪6組裝→齒輪7組裝→齒輪8組裝→齒輪9組裝→齒輪10組裝→齒輪11組裝→字輪盒組裝→底蓋組裝→鎖螺絲.

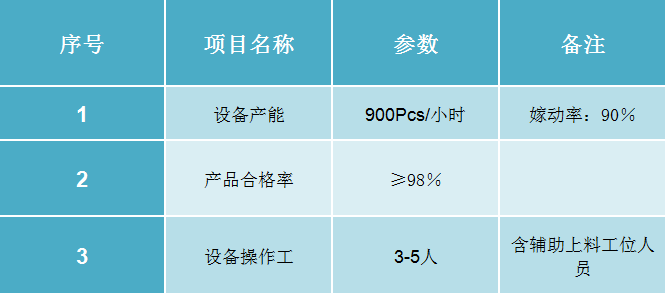

設備相關參數：

       現有常見的水表一般包括帶進、出水孔的表體、位于表體上部的密封腔體和位于表體下部的葉輪，中心齒輪、機芯及計數機構，其中機芯又包括上、下兩塊夾板及設于上下夾板之間的與中心齒輪相嚙合的齒輪組，其中一塊夾板外端面具有標注有讀數，計數機構安裝于密封腔體內，中心齒輪軸的下端安裝有被傳動磁鋼，在表體下部設有與葉輪相聯動的主傳動磁鋼，其位置與被傳動磁鋼相對應。工作時，水管中的水流推動水表葉輪轉動，帶動主傳動磁鋼轉動，通過主傳動磁鋼與被傳動磁鋼的稱合，使處于密封腔體內的中心齒輪轉動，繼而通過齒輪組傳遞至計數機構，最終通過計數計機構獲得正確的讀數。
