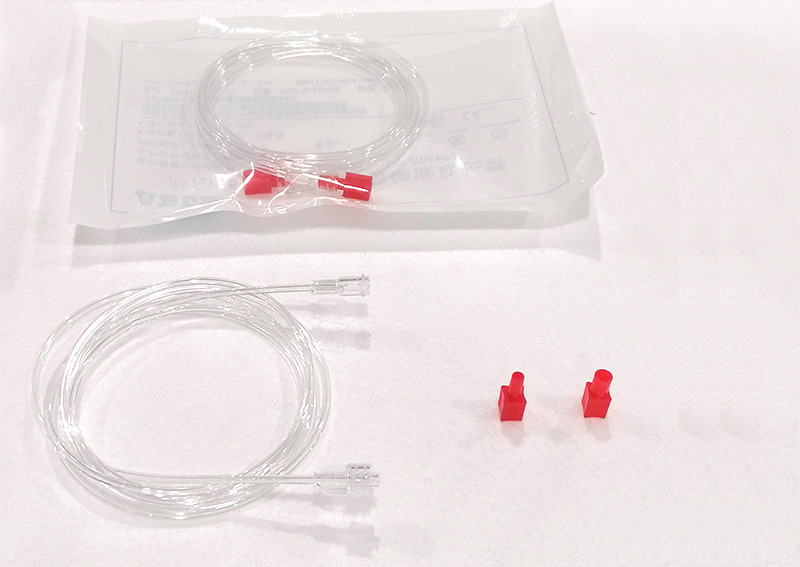

醫用延長管是常用的醫療耗材，臨床應用輸液泵輸液時,需接延長管，其主要用于與輸液管或輸血管連接進行輸送作業，以便于對患者進行輸液或輸血作業，醫用延長管是使用注射泵過程中必不可少的工具。對于某些重癥和全麻手術的患者，由于注射泵泵入的藥品種類很多，所用醫用延長管也相對增多，而且多條醫用延長管容易交纏在一起，出錯的風險大大提高。現有的延長管在使用過程中固定不穩定，容易在使用過程中受到碰撞或拉扯而移動影響輸液過程的正常進行，不能滿足使用需要。

隨著工業自動化的發展，一次性輸液管纏繞組裝和包裝的手工操作已不能滿足企業的要求。輸液管自動組裝、包裝機與手工操作相比，具有生產、質量穩定、生產成本低等優勢，故輸液管纏繞自動組裝、包裝機越來越符合企業的迫切需求。

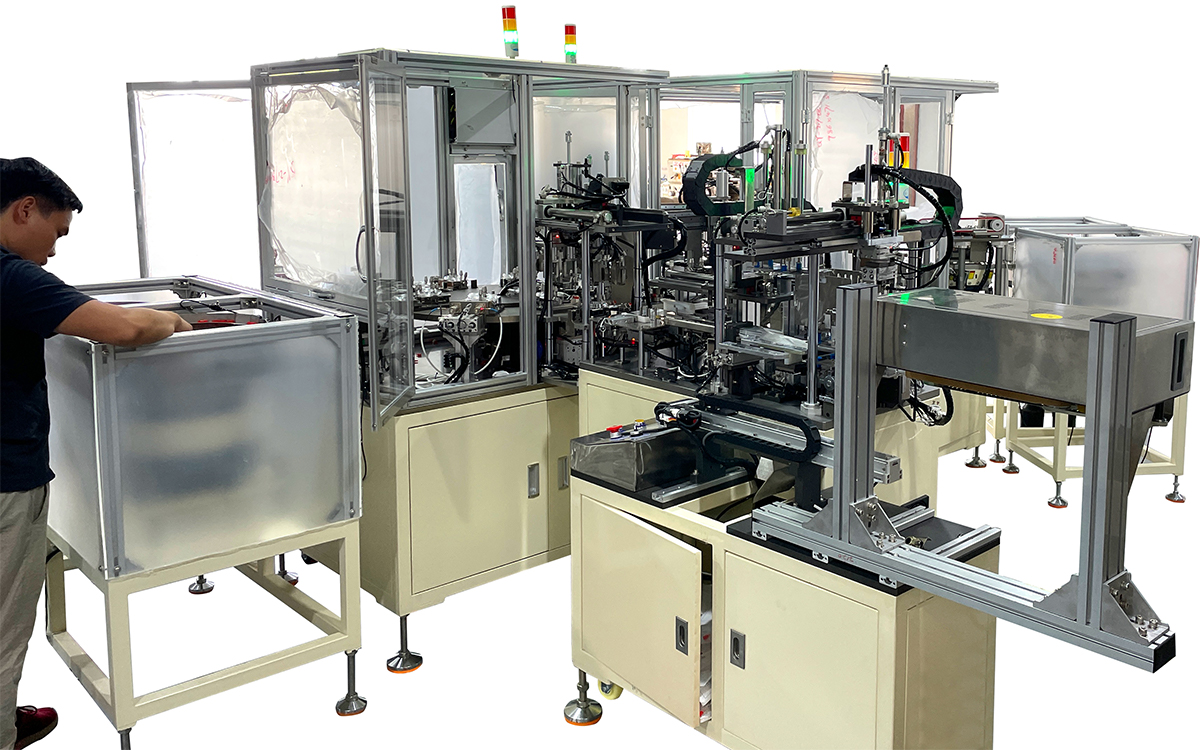

本案例為一種醫用延長管的組裝和包裝自動化生產線。屬于醫療機械技術領域，,本發明降低了其組裝難度和減少了產品的報廢率,實現了全自動化操作,來減少人為的接觸所帶來的污染問題,同時,裝配速度也較快,產品一致性強,能夠很好的適應激烈的市場競爭需要.傳統的醫用延長管生產組裝方式，依賴人工進行組裝，不僅需要使用大量勞動力，人力成本居高不下，而且生產組裝過程中污染風險大，難以保證品質，生產效率低下，已經無法適應當今醫用耗材市場發展的趨勢。為解決這一困境，前研智能應客戶要求，研發了醫用延長管組裝機和包裝機的自動化生產線。作為行業領先的醫用耗材智能制造系統,具備柔性生產能力，實現了生產過程高度自動化，可以高效、穩定地出產用于各種規格的醫用延長管組裝，已經獲得了全球眾多醫療企業的批量采購。

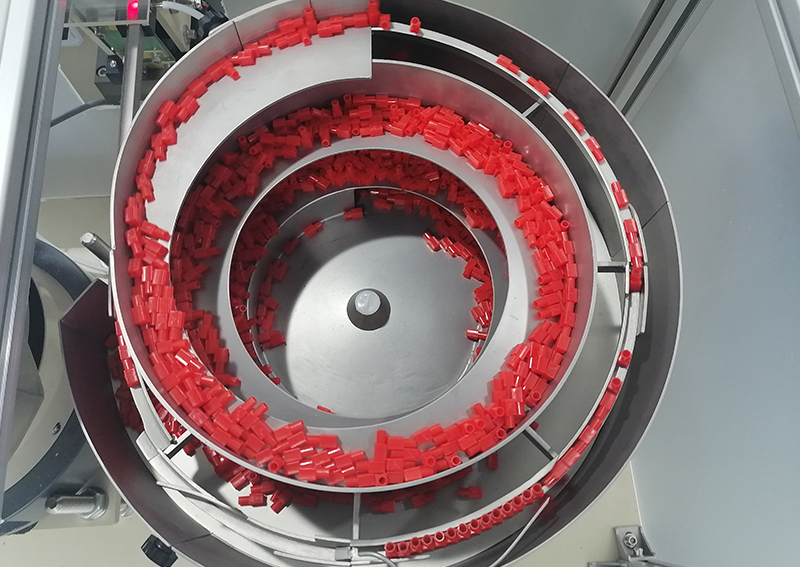

該生產線設備整體為圓盤式結構。物料由振動盤和料倉等方式結合，氣動機械手對物料自動抓取放入治具內，多個工序共同實現產品的組合組裝，整個運行過程由程序系統自動控制。設備自動化程度高，運行穩定，生產效率高。

該方案技術難點及機構運作方式：

我司研究了國內外輸液管自動組裝包裝的關鍵技術，提出了方案研制的基本要求，分析了研制輸液管自動組裝包裝機所產生的經濟效益和社會效益。根據客戶要求提出了該解決方案的功能需求，并在分析了手工包裝過程的基礎上，制定了輸液管自動包裝機的工作流程。在比較了直線式和圓盤式布局的利弊后，依據輸液管自動組裝、包裝機的自身特點確立了采用圓盤式結構的總體布局設計。設計了輸液管上料機構和物料傳送機構方案，并對其機械結構進行了詳細設計，上料位置是雙工位，可以交替上料的設計解決了輸液管上料較慢的問題。設計了輸液管漏氣檢測機構和頭皮針組裝機構方案，并對其機械結構進行了詳細設計，頭皮針組裝機構方案設計解決了柔性頭皮針難于自動組裝的問題。設計了輸液管纏繞機構和夾緊輸送機構方案，并對其機械結構進行了詳細設計，該方案解決了柔性輸液管難于自動纏繞的問題。

設備工藝流程：人工上管至卡盤里→盤管定位→導管涂膠→母接頭組裝→固化→導管涂膠→公接頭組裝→固化→側漏、測堵→母護帽組裝→公護帽組裝→裝袋建→封口→下料

設備參數：
