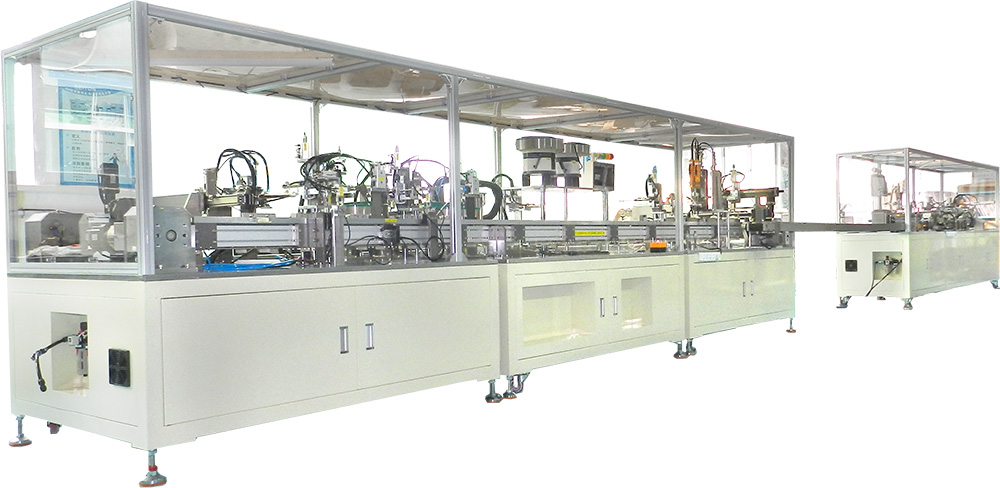

5分鐘脫水定時器組裝線
Y18K-002
本設備用于脫水定時器自動組裝，外殼、齒輪、銷釘、螺絲采取振盤自動送料方式；工作流程：底座插軸→2輪組裝→齒輪組裝→放線上蓋→外蓋鎖螺絲→插銷組裝→自動下料。
產品詳情
5分鐘脫水定時器組裝線 — 家電行業自動化 > >>
- 產品特點：該設備每個動作功能可以單獨控制，可以獨立取消單個工位的動作，不影響整機設備在正常流水作業（即兼料作業功能）。有異常報警記錄，有識別不良功能，能根據信息自動跳過不良。
▼

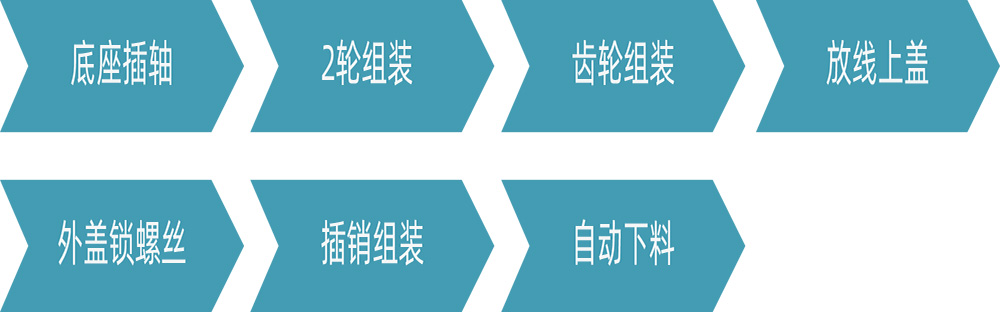

- 設備工序：
- 相關參數：
| 序號 | 項目名稱 | 參數 | 備注 |
| 1 | 組裝循環周期 | 4秒鐘/次 | |
| 2 | 組裝工裝 | 專用 | |
| 3 | 裝配精度 | 誤差小于0.05MM | 轉子和軸組裝時不能出現劃傷 |
| 4 | 監控模式 | 多種監控模式 | 參數設定、高度數值、位置數值 |
| 5 | 控制方式 | 自動/手動轉換 | 設備所有動作應具有自動、手動方式選擇功能，合理設計操作面板及安裝位置. |
| 6 | 作業模式 | 人機配合 | 某些工位需要人工作業 |
| 7 | 設備外型尺寸 | (L*W*H) | 9000mm(L)x2200(W)x1700(H) |
| 8 | 電氣控制(異常處理) | 異常報警實時情況實時顯示在觸摸屏上 | 采用一線品牌控制器，采用7寸 |
| 9 | 操作安全 | 按鈕啟動或腳踏開關啟動 | 并有防護門關閉檢測裝置，設有光電保護裝置以確保操作人員的安全。配備緊急停止、回零復位裝置 |
- 常用標準件
| 器件名稱 | 可選品牌 | 備注（產地） |
| PLC | 三菱、松下、西門子 | 中國 |
| 觸摸屏 | 信捷、松下、威綸 | 中國 |
| 氣動元件 | SMC/亞德客 | 日本/中國臺灣 |
| 電磁閥 | SMC/亞德客 | 日本/中國臺灣 |
| 絲桿、直線導軌 | 上銀 | 中國臺灣 |
| 直線模組 | 上銀/CCM | 中國 |
| 伺服電機 | 松下 | 日本 |
| 步進電機 | 研控/杰美康 | 中國 |
| 光纖傳感器 | 基恩士/松下 | 日本 |
| 光電傳感器 | 基恩士/勞易測 | 日本/德國 |
| 指令電器 | 金宏 | 中國 |
| 低壓電器 | 正泰 | 中國 |
| 開關電源 | 明緯 | 中國 |
| 機械標準件 | NSK、THK、NTN、HIWIN、MISUMI | 中國 |
Application range
行業解決方案
可廣泛應用于醫療行業、通訊行業、通迅行業、家電行業、食品行業、家居行業等領域。
